Проектирование нового участка смешивания кофейных смесей с высокоароматическими компонентами
Мы спроектировали новый участок для выпуска ароматизированных кофейных смесей: две независимые линии, рецептурное дозирование, смешивание, вакуумный транспорт, загрузка в биг-бэги и комплект документации для реализации. Для заказчика это был не отдельный смеситель, а новый производственный участок с собственной логикой дозирования, смешивания, загрузки, транспортировки и выгрузки готового продукта.
Смотреть полностью
Какую задачу мы решали
Бизнес-задача заказчика - запустить новый производственный участок под выпуск сложных рецептурных продуктов с промышленной производительностью, стабильным качеством и готовностью к монтажу и запуску. Мы помогали перейти от идеи участка к реализуемой промышленной системе.
Работа по рецептуре
Решение должно работать с несколькими компонентами по рецептуре: ароматизаторы, специи, мелкомолотый кофе, аромагранулы.
Требуемая производительность
Участок должен выдавать промышленную производительность, а не лабораторные объёмы.
Новое и существующее оборудование
В системе должно использоваться как новое, так и уже имеющееся у заказчика оборудование.
Ограниченный объём участка
Всё это должно поместиться в ограниченный объём с жёсткими рамками по площади и высоте.
Понятная логика для оператора
Работа участка должна быть прозрачной для оператора - иначе рецептурная точность теряется на смене.
Готовность к реализации
Проект должен быть готов к изготовлению, монтажу и пусконаладке, а не остаться концепцией.
Что мы сделали

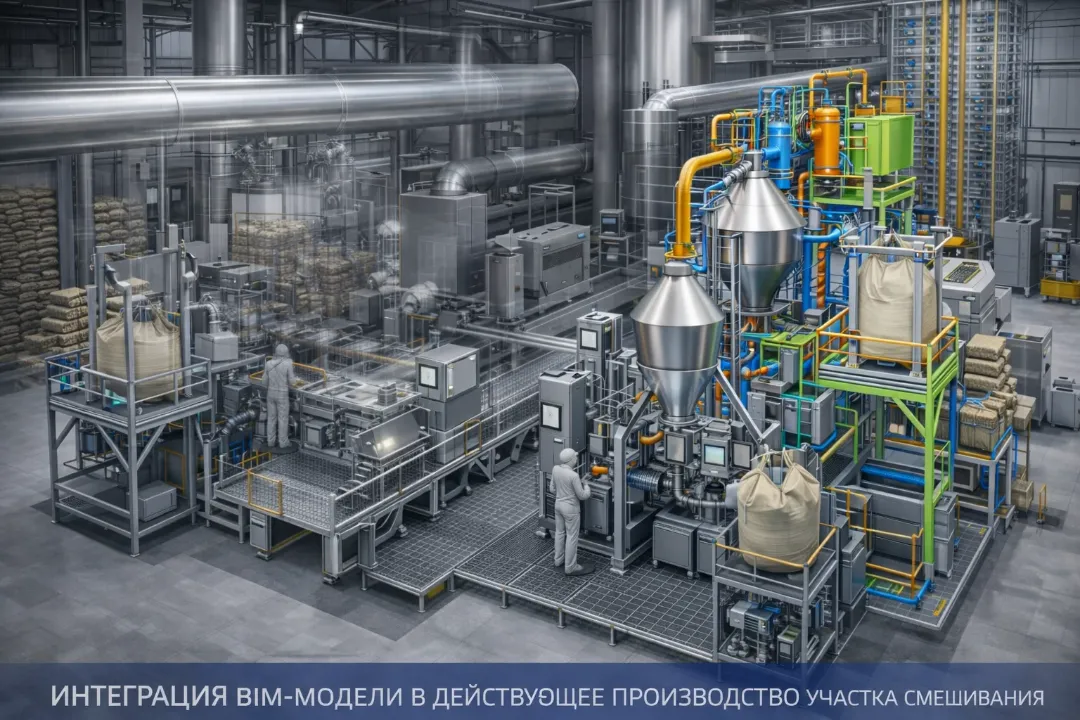

3D-модель → P&ID → расчёты → документация под изготовлениеПроект технологического участка смешивания с полным набором ключевых решений - от трёхмерной компоновки до логики автоматической работы и комплекта под изготовление.
Компоновка и оборудование
- Выполнили 3D-модель участка
- Подобрали основное технологическое оборудование
- Спроектировали узлы дозирования, смешивания и выгрузки
- Разработали вакуумные магистрали и сопутствующие узлы
Схемы, расчёты, документация
- Подготовили P&ID с TAG-номерами
- Выпустили спецификации оборудования
- Сделали расчёты нагрузок на перекрытия и металлоконструкции
- Подготовили сборочные чертежи и документацию для реализации
- Предусмотрели ЗИП и эксплуатационные материалы
Логика работы и автоматизация
- Заложили логику автоматической работы оборудования
- Сформулировали требования к управлению через HMI/SCADA
Роль Мосса Инжиниринг
- Выступили как инженер, который собирает систему целиком, а не подбирает отдельные машины
- Увязали в одном проекте технологию, компоновку и транспортировку компонентов
- Свели механику, весовое дозирование, автоматизацию и безопасность
- Учли обслуживание и требования к последующей реализации
В чём была сложность
Задача была не в масштабе, а в точности: рецептурные продукты с высокоароматическими компонентами не прощают приблизительных решений ни в дозировании, ни в компоновке.
Две линии с разной логикой подачи
Участок включал две независимые линии: одна - через ковшовый конвейер и ручные станции, вторая - через вакуумный транспорт и ручные воронки. Разная механика подачи означает разные требования к компоновке, обслуживанию и автоматике.
Жёсткие геометрические ограничения
Проект нужно было разместить в ограниченном пространстве с жёсткими рамками по площади и высоте - не потеряв доступ к обслуживанию, чистке и безопасной эксплуатации.
Полная рецептурная batch-система
Требовалось не просто поставить смесители, а спроектировать систему целиком: набор компонентов по уставкам, переключение режимов дозирования, заполнение весовых бункеров, циклы смешивания, выгрузку в биг-бэги, замену мешков, остановку на последней партии и отображение логики для оператора.
Существующее оборудование в новой системе
Часть оборудования уже была у заказчика. Нужно было учесть демонтаж, перенос, дооснащение, повторную интеграцию и испытания этих машин в составе новой системы.
Смотреть полностью
Участок, который можно переводить в реализацию
Заказчик получил не набор разрозненных идей, а проект нового технологического участка: с понятной компоновкой, подобранным оборудованием, схемами, расчётами, 3D-моделью, логикой работы и комплектом документации под изготовление, монтаж и запуск.
- Понятная рецептурная логика
- Стабильное дозирование компонентов
- Корректная работа с биг-бэгами
- Промышленная производительность
- Возможность санитарного обслуживания и инспекции
- Безопасность персонала
- Готовность документации к дальнейшей реализации
Не только «классические» линии
Проект показывает работу с более тонкими задачами, где критичны рецептурная точность, обращение с высокоароматическими и чувствительными компонентами, смешивание нескольких потоков сырья, интеграция ручных и автоматических операций и проектирование узла как законченной производственной системы.
Для кого такой формат работы
Такой подход - проектирование узла как законченной производственной системы - подходит компаниям, которым нужно:
Запустить участок внутри действующего производства
Когда новую линию или узел нужно встроить в работающий завод, а не строить отдельный объект.
Выйти в новую продуктовую категорию
Когда категория новая для предприятия и своей технологической практики по ней ещё нет.
Добавить рецептурные и ароматизированные продукты
Рецептурные смеси, ароматизированные продукты, сложные полуфабрикаты - там, где точность дозирования критична.
Перейти от ТЗ к решению под реализацию
Когда есть идея и техническое задание, а нужен инженерно проработанный проект, готовый к изготовлению и монтажу.
Читать дальше
Услуги, по которым идут такие проекты, и ещё один кейс нового участка внутри действующего завода.
Модернизация действующего производства
Новые участки и линии на работающем предприятии: этапы, состав работ и что получаете на выходе.
Смотреть услугу УслугаКомпактные производства
Когда задача - не завод, а отдельный участок или линия: что помещается в ограниченный объём и с чего начинать.
Смотреть услугу Проект · МодернизацияМодернизация действующего пищевого производства
Ещё один NDA-кейс внутри работающего завода: новая линия в существующих площадях, BIM LOD 350 и рабочая документация.
Смотреть проектПланируете новый завод или модернизацию?
Обсудите проект с инженером - за один созвон поможем понять стадию вашего проекта, состав необходимых работ и формат сотрудничества: от концепции и рамки проекта до полного цикла ПД → РД и управления реализацией у одного подрядчика.
Поймём стадию проекта и следующий шаг
- Определим стадию - от концепции до ПД/РД
- Покажем состав работ и что получите на выходе
- Назовём ориентировочные сроки и формат работы
Оставьте контакты - главный инженер свяжется с вами в течение рабочего дня, уточнит исходные данные и поможет определить, с какого этапа начать.
- Новый завод планируется или модернизация действующего производства
- Что уже известно о продукте, мощности, площадке и сроках
- Каких данных не хватает для начала проработки
- Какие ограничения и риски важно учесть заранее
- Какой этап необходим сейчас
Модернизация
Рабочая документация
BIM-модель
Бизнес-задача
Бизнес-задача
Что это был за проект
Что это был за проект
Какую задачу мы решали
Какую задачу мы решали
- работает с несколькими компонентами по рецептуре;
- обеспечивает требуемую производительность;
- использует как новое, так и существующее оборудование;
- помещается в ограниченный объём участка;
- даёт понятную логику работы для оператора;
- готово к изготовлению, монтажу и пусконаладке.
Что мы сделали
Что мы сделали
- выполнили 3D-модель участка;
- подобрали основное технологическое оборудование;
- спроектировали узлы дозирования, смешивания и выгрузки;
- разработали вакуумные магистрали и сопутствующие узлы;
- подготовили P&ID с TAG-номерами;
- выпустили спецификации оборудования;
- сделали расчёты нагрузок на перекрытия и металлоконструкции;
- подготовили сборочные чертежи и документацию для реализации;
- предусмотрели ЗИП и эксплуатационные материалы;
- заложили логику автоматической работы оборудования и требования к управлению через HMI/SCADA.
Роль Mossa Engineering
Роль Mossa Engineering
В чём была сложность
В чём была сложность
- Во-первых, участок должен был включать две независимые линии с разной логикой подачи компонентов: одна — через ковшовый конвейер и ручные станции, вторая — через вакуумный транспорт и ручные воронки.
- Во-вторых, проект нужно было разместить в ограничённом пространстве с жёсткими геометрическими ограничениями по площади и высоте, не потеряв доступ к обслуживанию, чистке и безопасной эксплуатации.
- В-третьих, требовалось не просто поставить смесители, а спроектировать полную рецептурную batch-систему: набор компонентов по уставкам, переключение режимов дозирования, заполнение весовых бункеров, циклы смешивания, выгрузку в биг-бэги, замену мешков, остановку на последней партии и отображение логики для оператора.
- В-четвёртых, часть оборудования уже существовала, и мы должны были учесть её демонтаж, перенос, дооснащение, повторную интеграцию и испытания в составе новой системы.
Что было важно для заказчика
Что было важно для заказчика
- понятная рецептурная логика;
- стабильное дозирование компонентов;
- корректная работа с биг-бэгами;
- промышленная производительность;
- возможность санитарного обслуживания и инспекции;
- безопасность персонала;
- готовность документации к дальнейшей реализации.
Какой результат получил заказчик
Какой результат получил заказчик
Почему этот кейс важен
Почему этот кейс важен
- рецептурная точность;
- работа с высокоароматическими и чувствительными компонентами;
- смешивание нескольких потоков сырья;
- интеграция ручных и автоматических операций;
- проектирование узла как законченной производственной системы.
Для кого такой подход полезен
Для кого такой подход полезен
- запустить новый участок внутри действующего производства;
- выйти в новую продуктовую категорию;
- добавить рецептурные смеси, ароматизированные продукты или сложные полуфабрикаты;
- перейти от идеи и ТЗ к инженерно проработанному решению под реализацию.
